Saisir, charger et préparer les bois avec une gamme modulaire. Les WESTTECH Woodgripper WG 1270, WG 1500, WG 1600 et WG 1900 se configurent en montage rigide ou cardanique. L’unité de sciage est un équipement optionnel à définir selon le modèle et l’usage.
Woodgripper WG : la conception en détail
Sélectionnez un point pour afficher son explication sur le visuel.

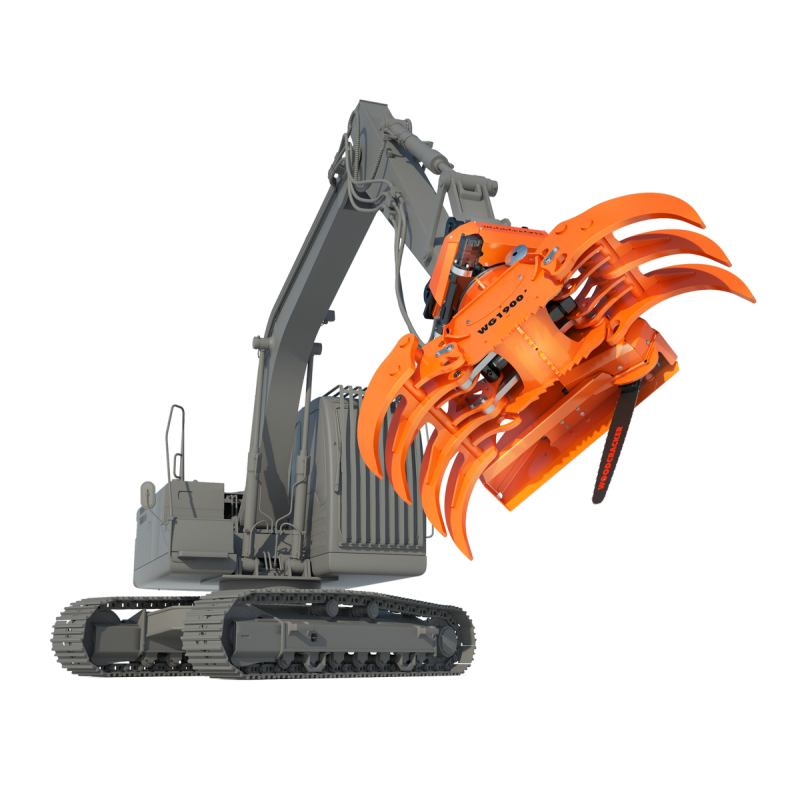

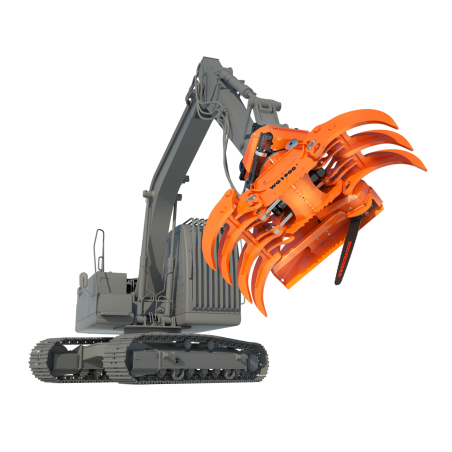

1. Rotateur du WG 1900 illustré
Le visuel constructeur montre un WG 1900 équipé d’un rotateur à rotation continue. La configuration et les options sont à préciser au devis.
2. Préhension du bois
Les doigts permettent de saisir et de maintenir le bois pendant les opérations de manutention.
3. Unité de sciage optionnelle
Le visuel WG 1900 présente une unité de sciage avec tension automatique de chaîne. Les équipements de sciage varient selon le modèle et la configuration.
4. Capacité de coupe
L’unité de sciage du WG 1900 est proposée jusqu’à 74 cm selon le tableau actuel. Il s’agit d’une option, distincte du grappin de base.
Illustration constructeur de la gamme ; les équipements et options possibles varient selon le modèle. Retrouvez leur disponibilité dans le comparatif ci-dessous.
Description
Un grappin pour regrouper les branches, manutentionner les grumes et préparer le transport. Le Woodgripper WG s’adapte à des montages sur pelle, grue ou remorque de débardage, selon la configuration validée. Il accompagne la préparation d’arbres déjà abattus et le traitement de chablis.
Quatre modèles, plusieurs configurations. Le WG 1270 possède trois doigts ; les WG 1500, WG 1600 et WG 1900 sont proposés avec cinq ou sept doigts. Les ouvertures, masses et besoins hydrauliques évoluent selon le modèle. Le montage rigide et le montage cardanique disposent d’indications de porteur différentes, détaillées dans le comparatif.

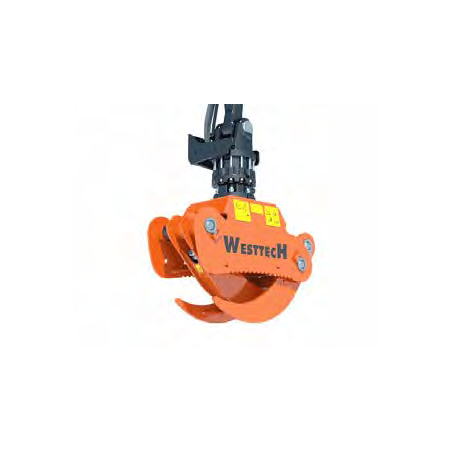

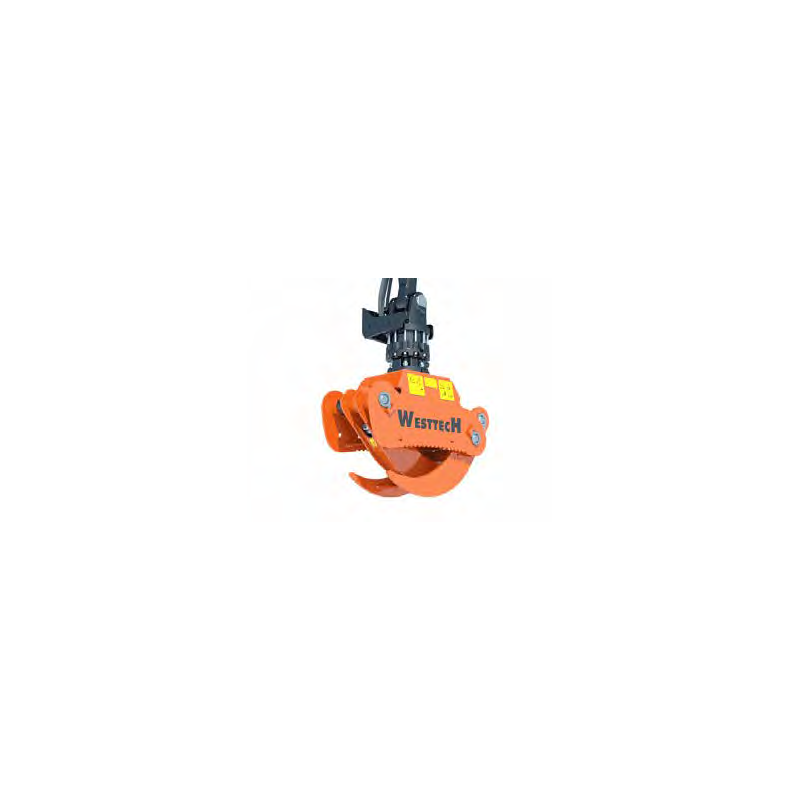

Woodgripper WG 1270
Ouverture 1 270 mm • 3 doigts • poids 180 à 500 kg selon équipement.
Woodgripper WG 1500
Ouverture 1 500 mm • 5 ou 7 doigts • poids 325 à 760 kg selon équipement.

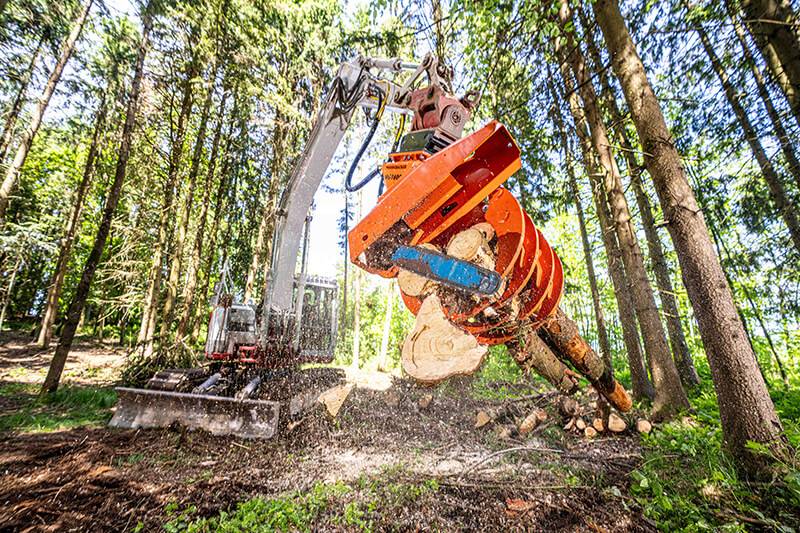

Woodgripper WG 1600
Ouverture 1 790 mm • 5 ou 7 doigts • poids 530 à 1 375 kg selon équipement. Visuel avec scie optionnelle.

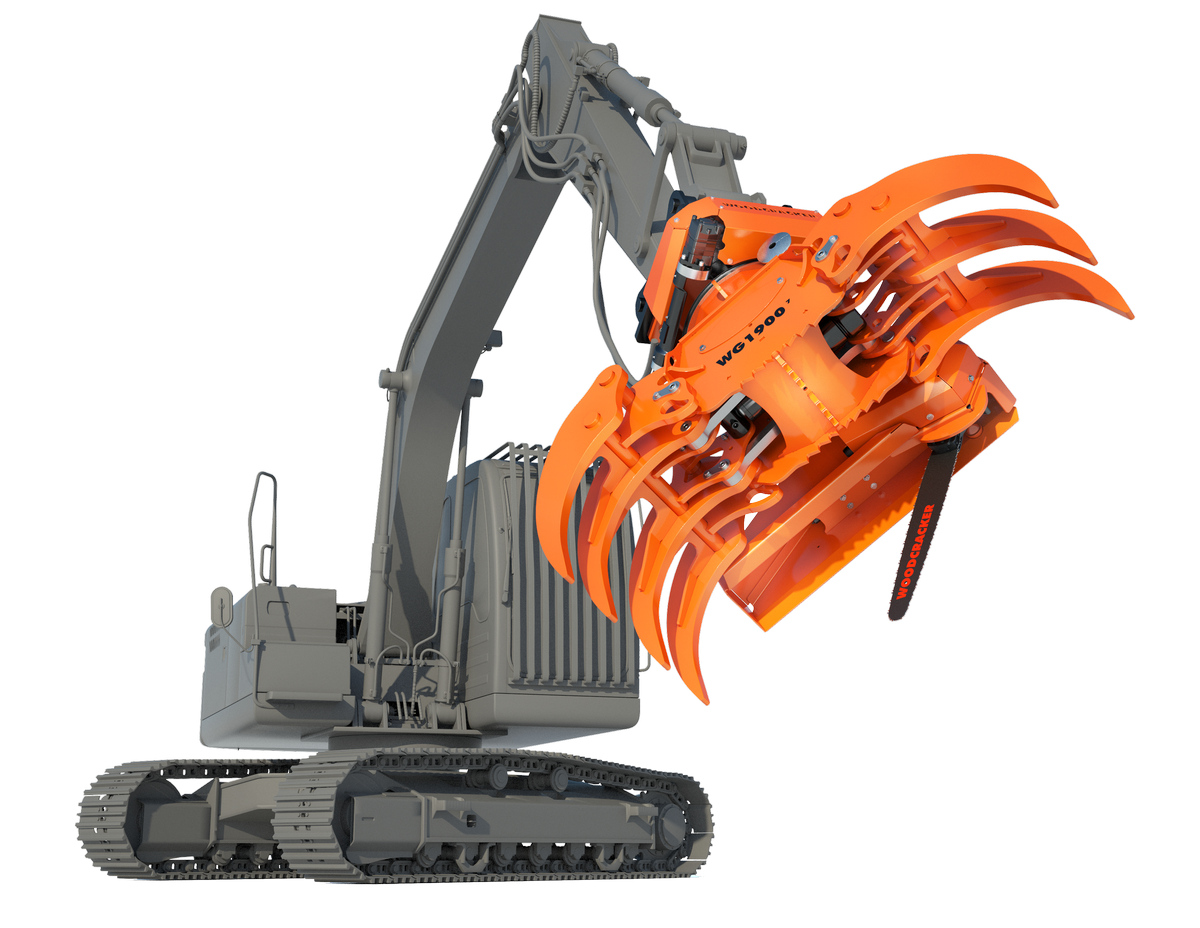

Woodgripper WG 1900
Ouverture 1 900 mm • 5 ou 7 doigts • poids 730 à 1 500 kg selon équipement. Illustration du WG 1900 équipé.
Grappin et grappin avec scie : le choix est explicite. L’unité de sciage n’est pas incluse dans la définition de base de tous les WG. Sa capacité annoncée est de 54 cm sur WG 1270, 62 cm sur WG 1500, 70 cm sur WG 1600 et 74 cm sur WG 1900. Les photos montrent différentes configurations et peuvent présenter des options.
Votre configuration avec DFAE. Nous étudions le porteur, la platine et les raccordements hydrauliques avant de définir l’équipement adapté à votre chantier. Accompagnement WESTTECH dans les départements 01, 07, 26, 38, 42, 69, 73 et 74.
Documentation : l’extrait français joint concerne le WG 1600 du catalogue 2025. Il présente une édition antérieure de la gamme. Le tableau de cette page reprend les quatre modèles présents sur le site WESTTECH actuel. La brochure allemande d’août 2026 couvre WG 1270, WG 1500 et WG 1900 ; les données du WG 1600 proviennent de la page constructeur actuelle.
Avantages
- Collecte, chargement et manipulation de troncs, branches et broussailles.
- Système modulaire pour définir le montage, le nombre de doigts et les accessoires.
- Montage rigide ou cardanique selon la configuration et le porteur.
- Unité de sciage optionnelle pour préparer le bois aux longueurs souhaitées.
- Construction Hardox®, apprêt KTL et finition par poudrage.
Vidéo
Options
Rotateur rigide ou cardanique
Disponible sur les quatre modèles. Le choix change la configuration et les indications de porteur : comparer les deux lignes dédiées du tableau.
Unité de sciage en option

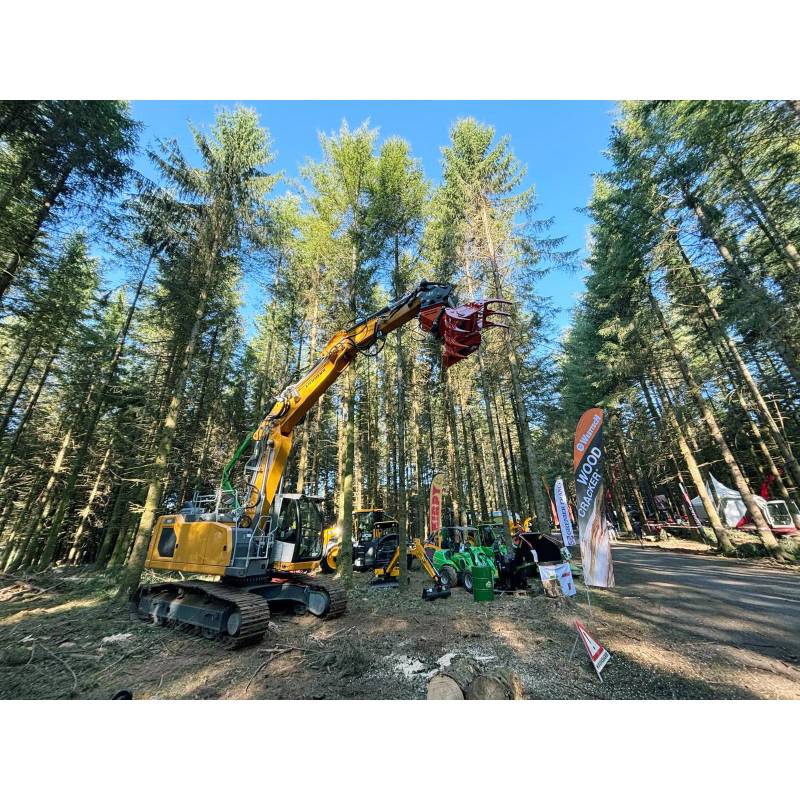

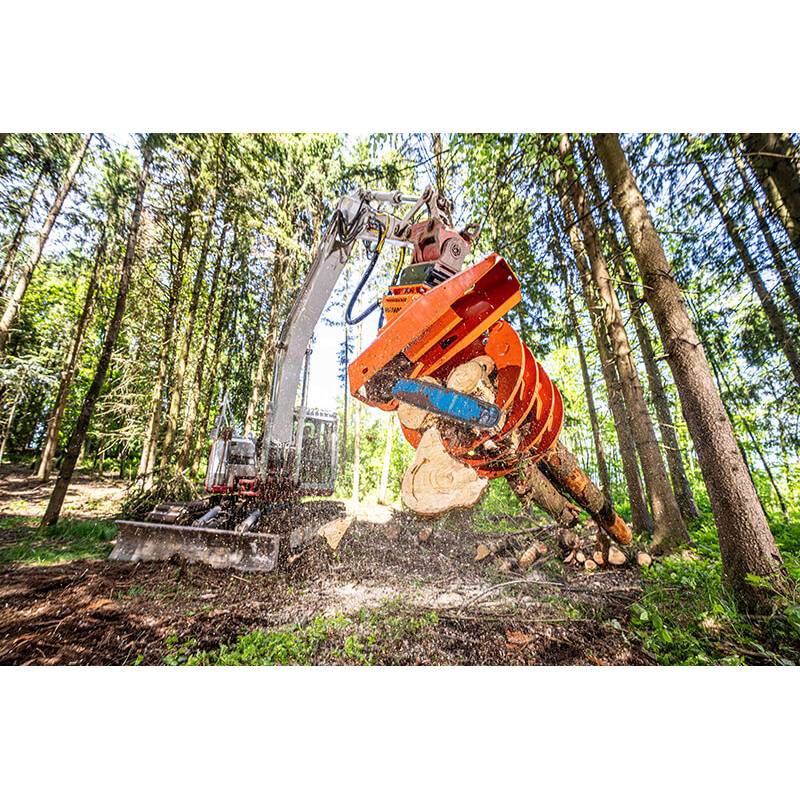

54 / 62 / 70 / 74 cm selon WG 1270 / WG 1500 / WG 1600 / WG 1900. Visuel : WG 1600 à sept doigts avec unité de sciage.
QC10 et transport
Platine d’échange rapide QC10 proposée sur WG 1270 uniquement dans le comparatif constructeur. Boîte de transport disponible sur les quatre modèles.
Tableau des caractéristiques
| WG 1270 | WG 1500 | WG 1600 | WG 1900 | |
|---|---|---|---|---|
| Ouverture du grappin (mm) | 1270 | 1500 | 1790 | 1900 |
| Poids propre (Basic – avec options) (kg) | 180-500 | 325-760 | 530 – 1375 | 730-1500 |
| Débit hydraulique conseillé (l/min.) * | 30-90 | 40-120 | 60-190 | 60-190 |
| Pression de travail conseillée (bar) * | 180-280 | 180-300 | 100 – 300 | 100-300 |
| Poids du véhicule porteur rigide (t) ** | 3-10 | 6-15 | 6-15 | 12-22 |
| Poids du véhicule porteur cardanique (t) ** | 3-15 | 6-20 | 6-20 | 12-28 |
| Nombre de doigts | Largeur de travail (cm) | 3 doigts | 5 doigts | 52 cm 7 doigts | 72 cm | 5 doigts | 59 cm 7 doigts | 82 cm | 5 doigts | 59 cm 7 doigts | 82 cm |
| Option : Platine échange rapide QC10 | Disponible | Non proposé | Non proposé | Non proposé |
| Option : Rotator | cardanique / rigide | cardanique / rigide | cardanique / rigide | cardanique / rigide |
| Option : Unité de sciage | 54 cm | 62 cm | 70 cm | 74 cm |
| Option : Boîte de transport | Disponible | Disponible | Disponible | Disponible |
Les masses incluent une plage de la version de base aux versions équipées. Débit et pression selon options ; porteur selon sa configuration. L’ouverture du WG 1600 est bien de 1 790 mm selon le tableau actuel. Les valeurs d’unité de sciage concernent une option et non le grappin de base.
