Le grappin-scie pour le télescopique rotatif. Les WESTTECH Woodcracker CS615 et CS750 smart combinent préhension, sciage et rotation continue pour le démontage d’arbres. Deux diamètres de coupe, 610 et 750 mm, et une commande nécessitant une connexion hydraulique double effet selon le constructeur.
Woodcracker CS smart : la conception en détail
Sélectionnez un point pour afficher son explication sur le visuel.
1. Caisson suspendu
Le caisson de scie est suspendu ; suspension active sur CS750 smart.
2. Rotation continue
Le Tiltator permet une rotation continue du grappin-scie.
3. Préhension du bois
Le grappin maintient le tronçon pendant le sciage.
4. Chaîne à la graisse
La chaîne est lubrifiée à la graisse.
5. Tension automatique
Le tendeur automatique maintient la tension de chaîne.
6. Commande hydraulique
Une connexion hydraulique double effet est nécessaire selon le constructeur.
Illustration constructeur de la gamme ; les équipements et options possibles varient selon le modèle. Retrouvez leur disponibilité dans le comparatif ci-dessous.
Description
Mettre la portée du télescopique rotatif au service du démontage d’arbres. La gamme CS smart a été développée pour tenir le bois pendant le sciage et guider les tronçons. Elle accompagne les interventions en milieu urbain, entre les bâtiments et aux abords des infrastructures, selon les conditions du chantier.
La commande hydraulique utilise une connexion double effet. Le Tiltator assure la rotation continue ; le caisson de scie suspendu, actif sur le CS750, accompagne les contraintes sur le guide. La chaîne est lubrifiée à la graisse, tendue automatiquement et remplaçable rapidement.
Deux capacités de coupe pour vos chantiers

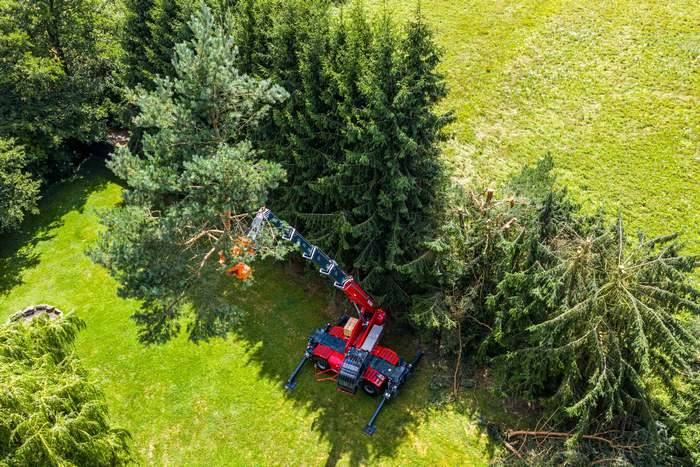

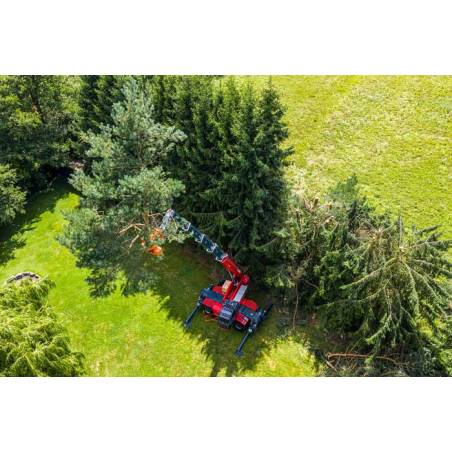

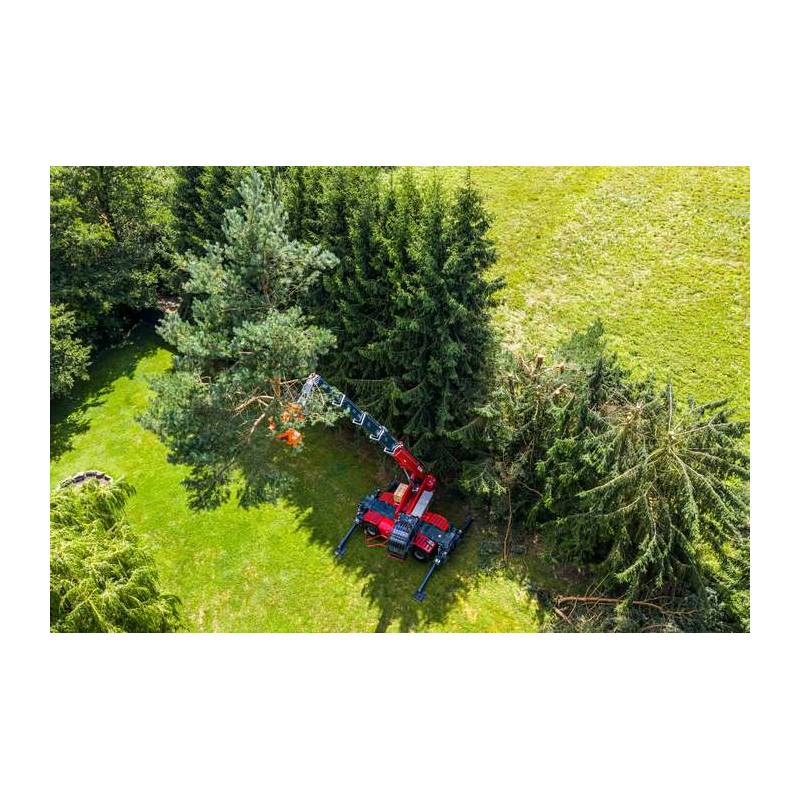

Photo constructeur WESTTECH — CS615 smart.
CS615 smart
Coupe de 610 mm · poids de 670 kg
Ouverture de 1 270 mm. Porteur indicatif de 10 à 20 t, à confronter au tableau de charges du télescopique.

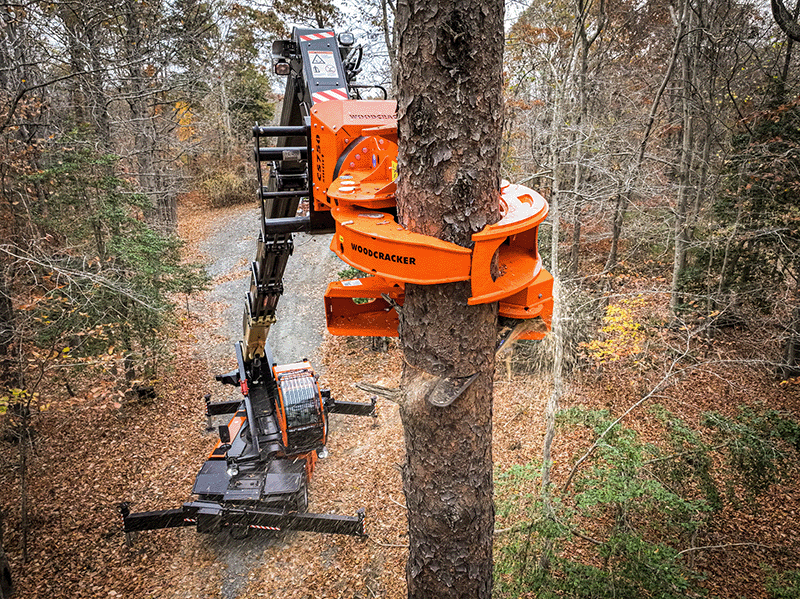

Photo constructeur WESTTECH — CS750 smart.
CS750 smart
Coupe de 750 mm · poids de 900 kg
Ouverture de 1 280 mm et caisson à suspension active. Porteur indicatif de 15 à 25 t selon sa configuration.
Préparer le montage avant le chantier
La portée disponible ne suffit pas à définir une compatibilité : la charge admissible, l’attache, l’hydraulique et les équipements du télescopique sont à vérifier. DFAE vous accompagne pour choisir le modèle et les interfaces de montage.
Votre projet avec DFAE. Nous étudions le porteur, les débits, la pression, l’attache et la capacité de levage à la portée de travail pour définir un montage adapté. DFAE distribue WESTTECH dans l’Ain (01), l’Ardèche (07), la Drôme (26), l’Isère (38), la Loire (42), le Rhône (69), la Savoie (73) et la Haute-Savoie (74).
Avantages
- Coupe de 610 mm sur CS615 et 750 mm sur CS750 smart.
- Commande hydraulique nécessitant une connexion double effet selon WESTTECH.
- Rotation continue pour orienter le grappin-scie.
- Maintien du bois par le grappin pendant le sciage.
- Chaîne lubrifiée à la graisse, tendeur automatique et changement rapide.
- Construction Hardox®, protection KTL et finition en poudre.
Vidéo
Options

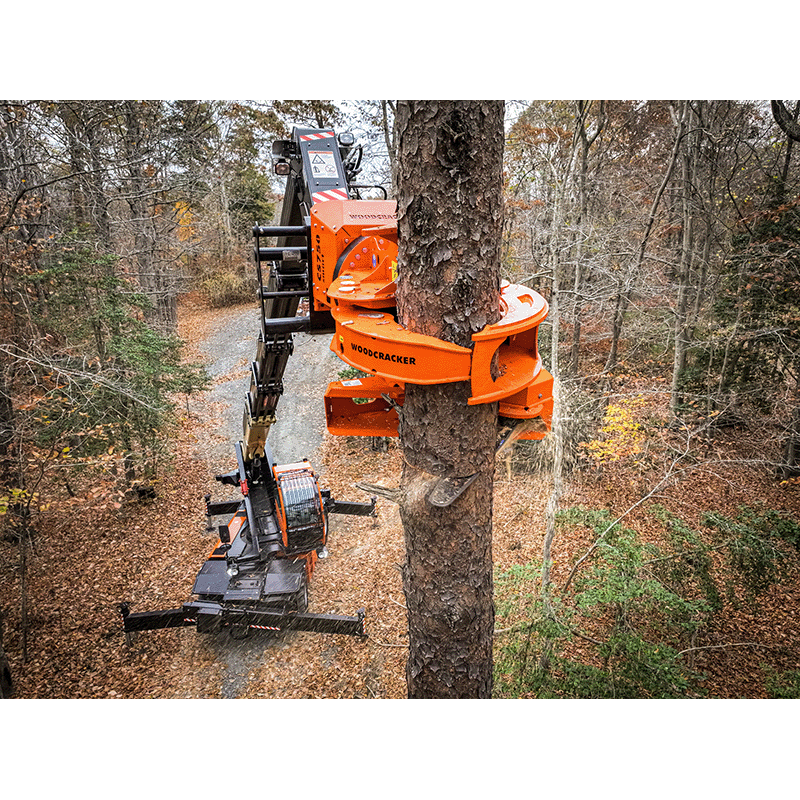

Montage illustré d’un CS750 smart sur télescopique rotatif. Validation du porteur nécessaire.
| Équipement à étudier | CS615 smart | CS750 smart |
|---|---|---|
| Types de montage et platine d’adaptation | Selon télescopique | Selon télescopique |
| Graissage automatique du Tiltator | Disponible | Disponible |
| Connexion hydraulique double effet | Une connexion requise | Une connexion requise |
WESTTECH propose trois types de montage. La présence d’un télescopique sur une photographie ne confirme pas la compatibilité de toutes les versions de ce porteur.
Tableau des caractéristiques
| Caractéristique | CS 615 smart | CS 750 smart |
|---|---|---|
| Diametre de découpe (mm) | 610 | 750 |
| Ouverture du grappin (mm) | 1270 | 1280 |
| Tiltator | rotation à l’infinie | rotation à l’infinie |
| Poids propre (kg) | 670 | 900 |
| Débit hydraulique conseillé * (l/min.) | 50-90 | 65-110 |
| Pression de travail conseillée (bar) | 200-280 | 230-280 |
| Poids du véhicule porteur ** (t) | 10-20 | 15-25 |
| Caisson de scie | suspension | suspension active |
| Graissage de la chaîne | graisse | graisse |
| tendeur de chaîne automatique | Disponible selon configuration | Disponible selon configuration |
| Système de changement rapide de chaîne | Disponible selon configuration | Disponible selon configuration |
| Option : Graissage automatique pour Tiltator | Disponible selon configuration | Disponible selon configuration |
Données du tableau constructeur et documentation française 2025. Le poids et le montage final se vérifient selon l’équipement et les capacités du télescopique.
Données constructeur consultées le 19 octobre 2026. Les poids et les besoins hydrauliques dépendent de l’équipement. Le choix du porteur se valide selon sa configuration, sa stabilité et son tableau de charges.
