Le grappin-scie compact conçu pour la pelle. Les WESTTECH Woodcracker CS545 et CS610 compact maintiennent puis scient les tronçons pour le démontage d’arbres et l’entretien des abords. Coupe de 540 ou 610 mm, rotation continue et équipements adaptés au porteur : comparez les deux modèles avec DFAE.
Woodcracker CS compact : la conception en détail
Sélectionnez un point pour afficher son explication sur le visuel.
1. Caisson suspendu
Le caisson accompagne les contraintes sur le guide ; suspension active sur CS610.
2. Rotation continue
Le Tiltator oriente le grappin-scie. Power Tiltator disponible uniquement sur CS610.
3. Maintien du bois
Le grappin tient la section pendant le sciage et la dépose.
4. Chaîne à la graisse
La chaîne est lubrifiée à la graisse.
5. Tension automatique
Le tendeur automatique maintient la tension de chaîne.
6. Format compact
Le poids dépend du modèle et de son équipement : le montage se valide sur la pelle.
Illustration constructeur de la gamme ; les équipements et options possibles varient selon le modèle. Retrouvez leur disponibilité dans le comparatif ci-dessous.
Description
Tenir le bois pendant la coupe et accompagner sa dépose depuis la pelle. La gamme CS compact répond aux travaux de démontage d’arbres, d’entretien des routes et chemins et d’intervention en zones difficiles d’accès. Son format permet de travailler du sol à la couronne, dans les limites de portée et de stabilité du porteur.
Le grappin maintient la section pendant le sciage. Le caisson de scie bénéficie d’une suspension, active sur le CS610, pour accompagner les contraintes sur le guide. La lubrification de chaîne à la graisse et le tendeur automatique facilitent la continuité du travail.
Choisir la coupe et le porteur

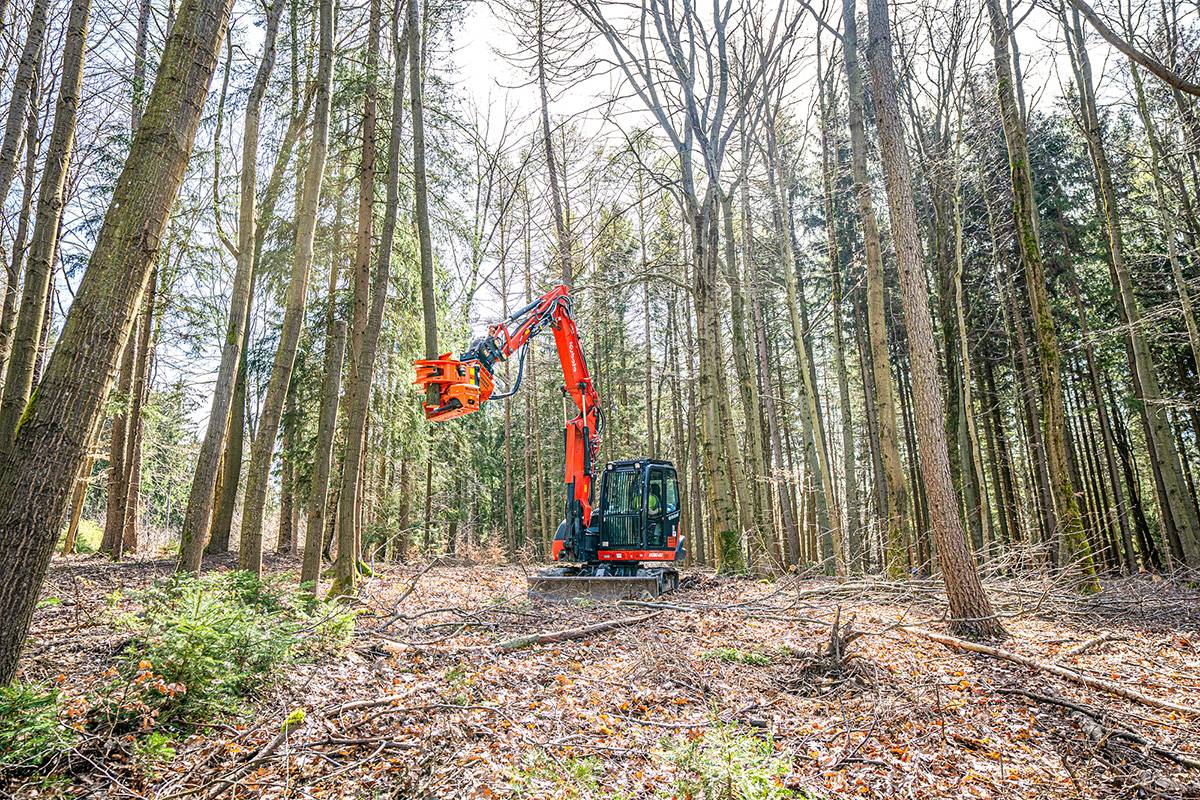

Photo constructeur WESTTECH — CS545 compact.
CS545 compact
Coupe de 540 mm · ouverture de 1 270 mm
La version compacte : page constructeur actuelle, pelle indicative de 7 à 15 t et poids de 540 à 780 kg selon équipement.

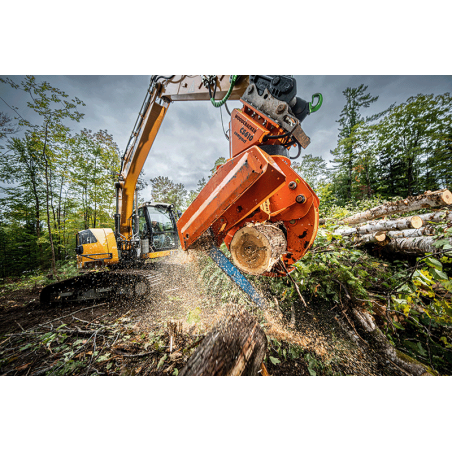

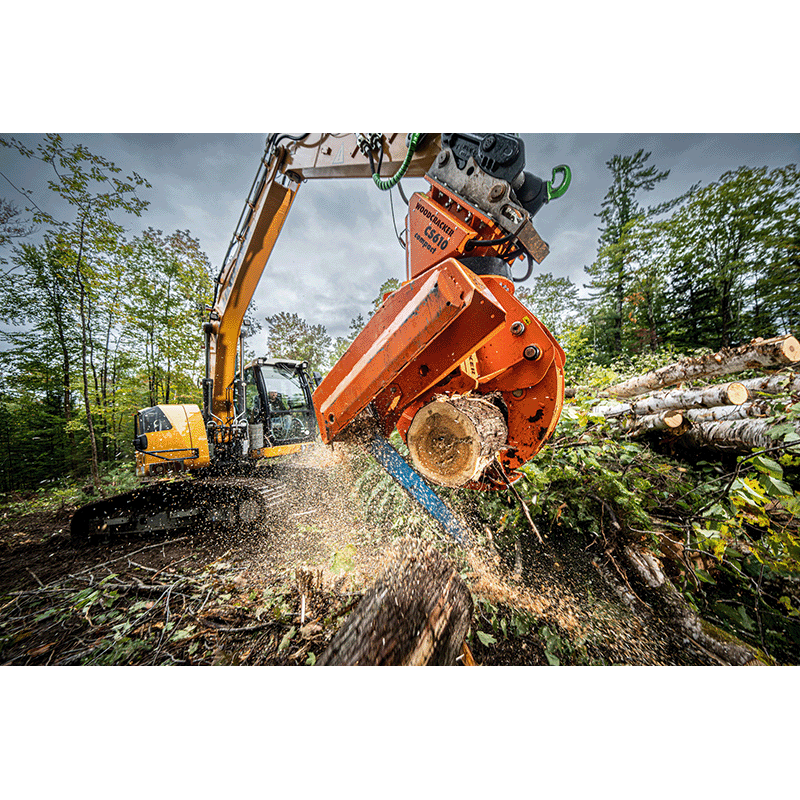

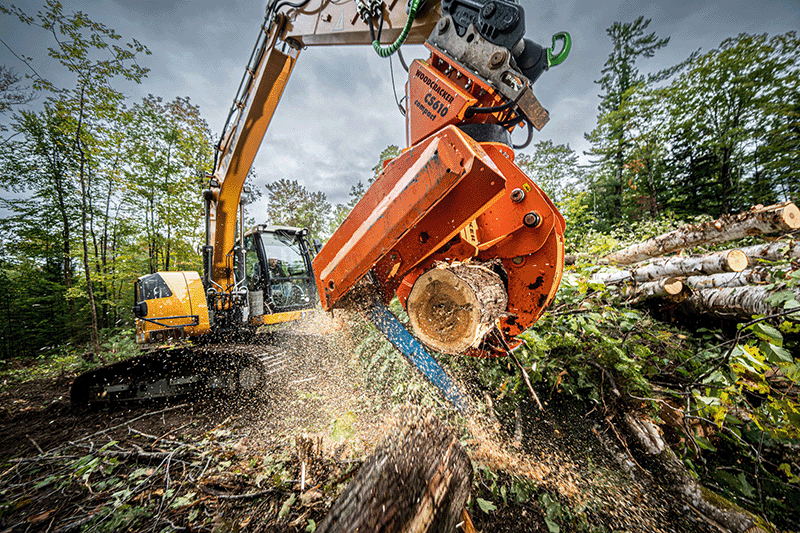

Photo constructeur WESTTECH — CS610 compact.
CS610 compact
Coupe de 610 mm · ouverture de 1 280 mm
Pour des pelles indicatives de 15 à 20 t. Caisson à suspension active et possibilité de Power Tiltator.
Une configuration définie à partir de la pelle
L’attache, la rotation et les circuits hydrauliques doivent être considérés comme un ensemble. Le débit du circuit principal et celui du Tiltator sont distincts. Les tonnages indiqués orientent le choix ; la capacité réelle à la portée de travail détermine le montage.
Votre projet avec DFAE. Nous étudions le porteur, les débits, la pression, l’attache et la capacité de levage à la portée de travail pour définir un montage adapté. DFAE distribue WESTTECH dans l’Ain (01), l’Ardèche (07), la Drôme (26), l’Isère (38), la Loire (42), le Rhône (69), la Savoie (73) et la Haute-Savoie (74).
Avantages
- Coupe de 540 ou 610 mm selon le modèle.
- Grappin de maintien pour maîtriser les sections pendant le sciage.
- Rotation continue par Tiltator selon configuration.
- Suspension du caisson de scie ; suspension active sur CS610 compact.
- Lubrification de la chaîne à la graisse et tension automatique.
- Construction en acier Hardox®, apprêt KTL et finition en poudre.
Vidéo
Options
Configuration illustrée : CS545 compact. L’attache et les équipements se choisissent selon le porteur.
| Équipement | CS545 compact | CS610 compact |
|---|---|---|
| Types de montage / platines d’adaptation | Selon porteur | Selon porteur |
| Tiltator à rotation continue | Selon configuration | Selon configuration |
| Power Tiltator | Non proposé | Disponible |
| Graissage automatique du Tiltator | Disponible | Disponible |
WESTTECH annonce trois types de montage et la compatibilité Mic 4.0. DFAE vérifie l’interface et les raccordements de la pelle avant de définir la configuration.
Tableau des caractéristiques
| Caractéristique | CS545 compact | CS610 compact |
|---|---|---|
| Diametre de découpe (mm) | 540 | 610 |
| Ouverture du grappin (mm) | 1270 | 1280 |
| Poids propre (kg) | 540 – 780 | 830 – 1060 |
| Débit hydraulique conseillé * (l/min.) | 50 – 100 | 65-110 |
| Puissance hydraulique conseillée pour Tiltator * (l/min.) | 35 – 50 | 40-60 |
| Pression de travail conseillée (bar) | 200 – 280 | 230-280 |
| Poids du véhicule porteur ** (t) | 7- 15 | 15-20 |
| Caisson de scie | suspension | suspension active |
| Graissage de la chaîne | graisse | graisse |
| Système de changement rapide de chaîne | Disponible selon configuration | Disponible selon configuration |
| tendeur de chaîne automatique | Disponible selon configuration | Disponible selon configuration |
| Tiltator | Disponible selon configuration | Disponible selon configuration |
| Option : Power Tiltator | Non proposé | Disponible selon configuration |
| Option : Graissage automatique pour Tiltator | Disponible selon configuration | Disponible selon configuration |
Le tableau reprend la page constructeur actuelle. Le PDF français 2025 conserve les anciennes indications du CS545 compact : 610–780 kg et pelle 8–15 t. La page actuelle indique 540–780 kg et 7–15 t ; la configuration exacte reste à confirmer.
Données constructeur consultées le 19 octobre 2026. Les poids et les besoins hydrauliques dépendent de l’équipement. Le choix du porteur se valide selon sa configuration, sa stabilité et son tableau de charges.
