Un concept singulier : broyer les pierres et fraiser le sol avec une pelle, tout en conservant la portée et la mobilité de son bras. Découvrez la gamme EC-S, EC-M et EC-L.
Description
Un concept singulier : broyer les pierres et fraiser le sol avec une pelle, tout en conservant la portée et la mobilité de son bras. Découvrez la gamme EC-S, EC-M et EC-L.

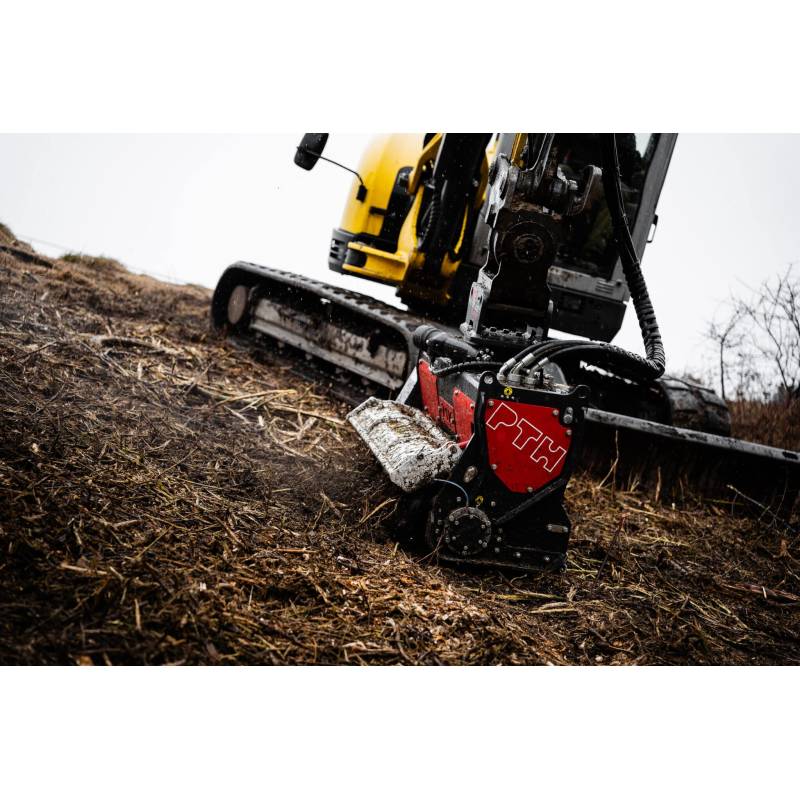

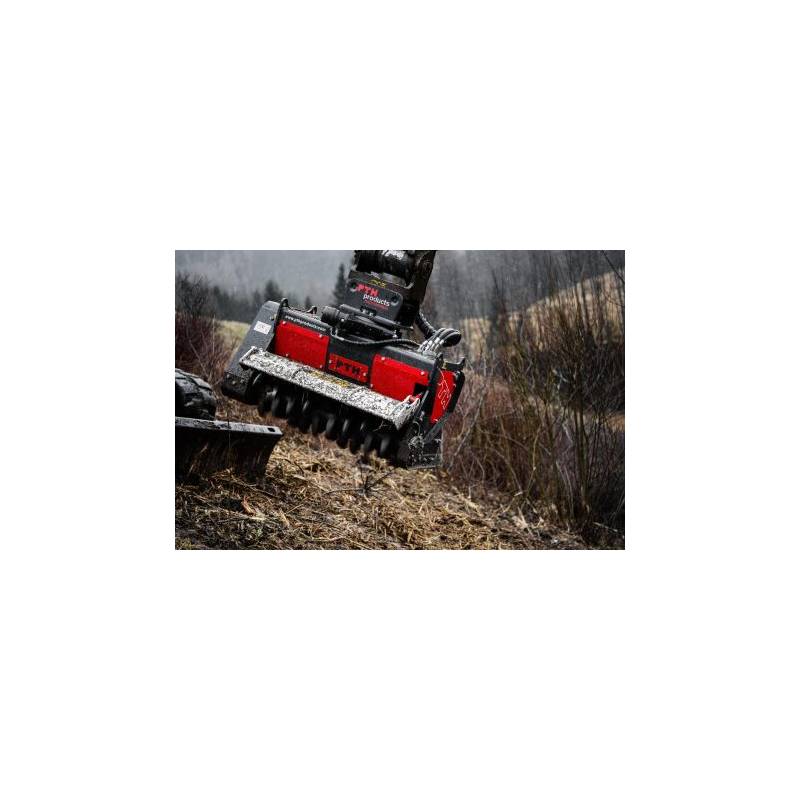

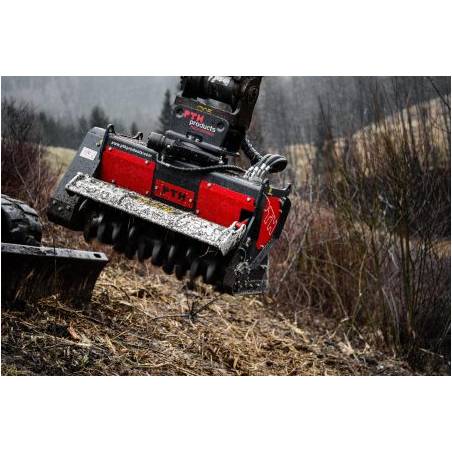

Le PTH ExcavatorCrusher permet de travailler les pierres en place, les surfaces minérales et la végétation selon les outils et les conditions du chantier. Il ouvre des possibilités sur les talus, les accès étroits et les secteurs que les machines tractées atteignent difficilement.
Du compact EC-S 600 aux EC-L 1150 et 1400, le choix se fait selon la classe de pelle, le circuit hydraulique et la largeur nécessaire. Le montage, le drainage, la contre-pression et la protection de la pelle sont étudiés avant équipement.
L’EC-S est présenté pour les mini-pelles de 2 à 5 t, l’EC-M pour les pelles de 5 à 14 t et l’EC-L pour les pelles de 10 à 25 t. Ces classes ne remplacent pas une vérification de stabilité et de capacité hydraulique.

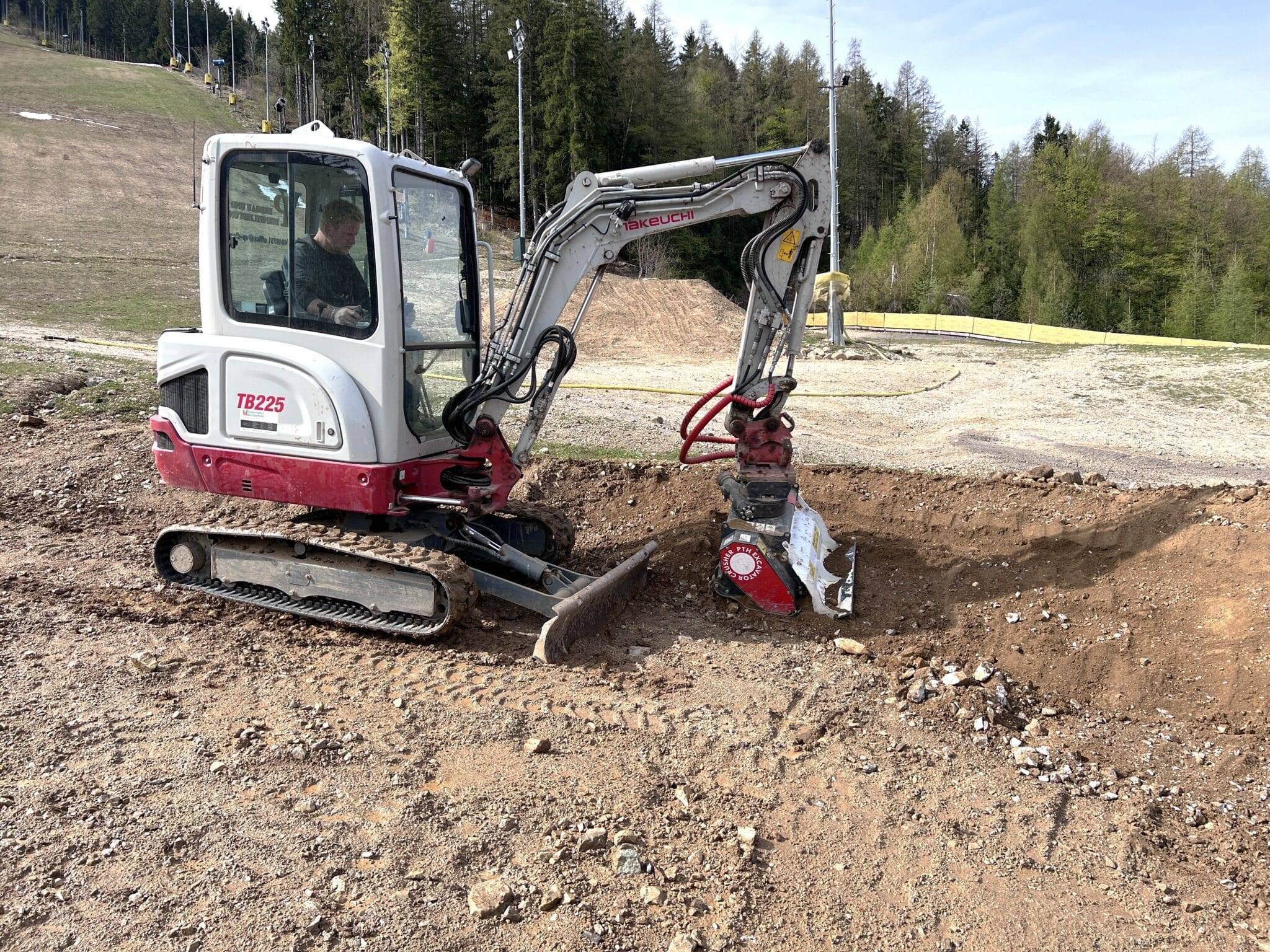

EC-S 600

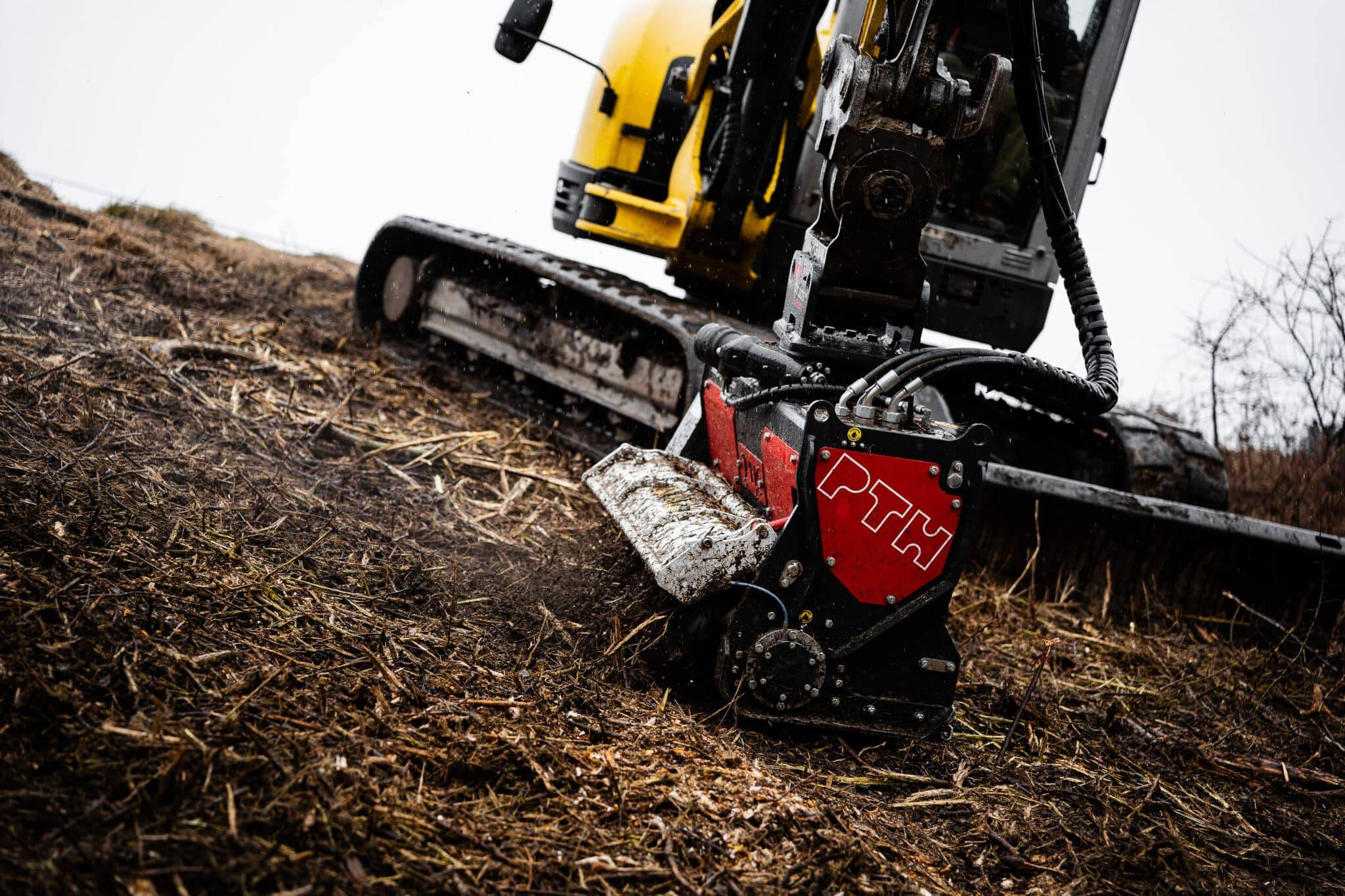

EC-M 1150

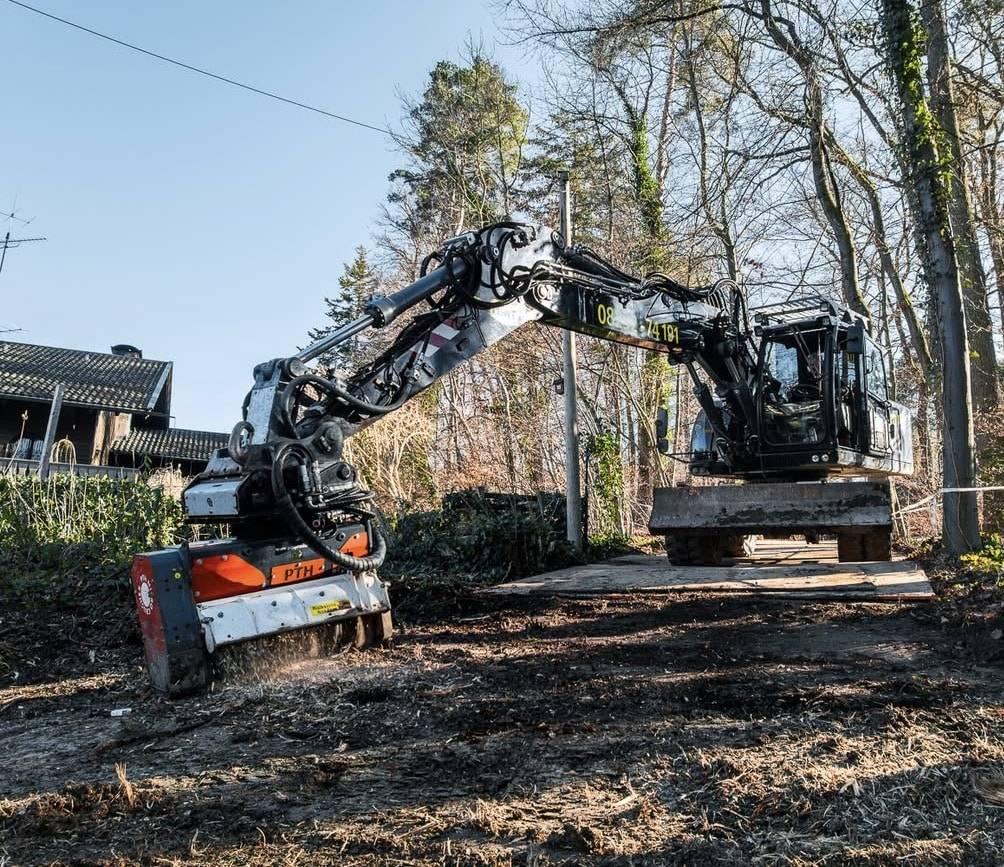

EC-L 1150 / 1400
01
Broyage des pierres directement avec la pelle
02
Portée du bras pour travailler les talus et les accès difficiles
03
Quatre configurations pour les mini-pelles et pelles de chantier
Choisir la version adaptée à votre chantier
Comparez les principales caractéristiques ci-dessous. DFAE vous accompagne dans le choix de la machine et de sa configuration.
Avantages
- Broyage des pierres directement avec la pelle
- Portée du bras pour travailler les talus et les accès difficiles
- Quatre configurations pour les mini-pelles et pelles de chantier
Vidéo
Options
- Attache et raccordements adaptés à la pelle
- Outils adaptés à la nature du matériau
- Validation du débit, de la pression et du drainage hydraulique
Les équipements illustrés peuvent varier selon la version. La liste retenue est précisée lors de l’étude de configuration.

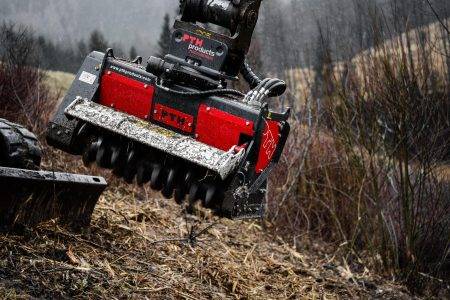

Équipements documentés pour la version de référence
Liste de la configuration Broyeur de pierres pour pelle PTH EC-M 1150 – 5 à 14 t. Disponibilité à préciser pour les autres versions de la gamme.
- Platine adaptée à l’attache de la pelle
- Rotateur
- Patins rehaussés
- Bloc hydraulique deux fonctions
- Valve de sélection capot/rotateur
- Commande Bluetooth de la valve
- Peinture RAL
Choix des options et montage à définir avec DFAE selon votre porteur.
Tableau des caractéristiques
| Version | EC-S 600 | EC-M 1150 | EC-L 1150 | EC-L 1400 |
|---|---|---|---|---|
| Classe de pelle indicative (t) | 2–5 | 5–14 | 10–25 | 10–25 |
| Largeur de travail publiée (mm) | 600 | 1100* | 1150 | 1400 |
| Débit minimal (l/min) | 50 | 70 | 100 | 120 |
| Pression (bar) | ≥ 220 | 250–360 | 250–360 | 250–360 |
| Nombre d’outils | 18 | 40 | 32 | 36 |
| Poids indicatif (kg) | 300 | 600 | 620 | 720 |
| Profondeur maximale (mm) | 60 | 80 | 150 | 150 |
* EC-M : le tableau actuel du fabricant indique 1100 mm de largeur utile pour le modèle nommé 1150. Dimension à confirmer à la configuration.
Valeurs constructeur indicatives. Les profondeurs maximales dépendent du terrain et des réglages. DFAE vérifie le porteur, la transmission et l’équipement avant configuration.
