Augmenter le déport d’un télescopique pour porter des outils à cardan. L’adaptateur WESTTECH Woodcracker TA 2300 est conçu pour les applications d’entretien des arbres et les travaux nécessitant de la portée. Guide de flexibles interne, poids propre indiqué de 260 kg et fonctions hydrauliques en bout de flèche. DFAE étudie le montage et les charges avec vous.
0,00 €
HT
Woodcracker TA : la conception en détail
Sélectionnez un point pour afficher son explication sur le visuel.
1. Montage sur télescopique
Le constructeur prévoit un montage sans modification spéciale du télescopique. L’interface et les capacités du porteur doivent être vérifiées.
2. Commutation électrohydraulique
Jusqu’à deux circuits double effet et un circuit simple effet peuvent être disponibles en bout de flèche par commutation électrohydraulique.
3. Maintien de l’inclinaison
Avec le CS 510 crane et le montage adapté, le double frein pendulaire et le maintien de l’inclinaison permettent le retrait de segments d’arbre en position verticale.
4. Travail derrière un obstacle
Le déport de l’adaptateur permet d’atteindre une zone de travail derrière un obstacle, dans les limites de l’ensemble porteur et outil.
5. Flexibles internes
Les flexibles hydrauliques passent à l’intérieur de l’adaptateur pour les protéger des influences extérieures.
Illustration constructeur de la gamme ; les équipements et options possibles varient selon le modèle. Retrouvez leur disponibilité dans le comparatif ci-dessous.
Description

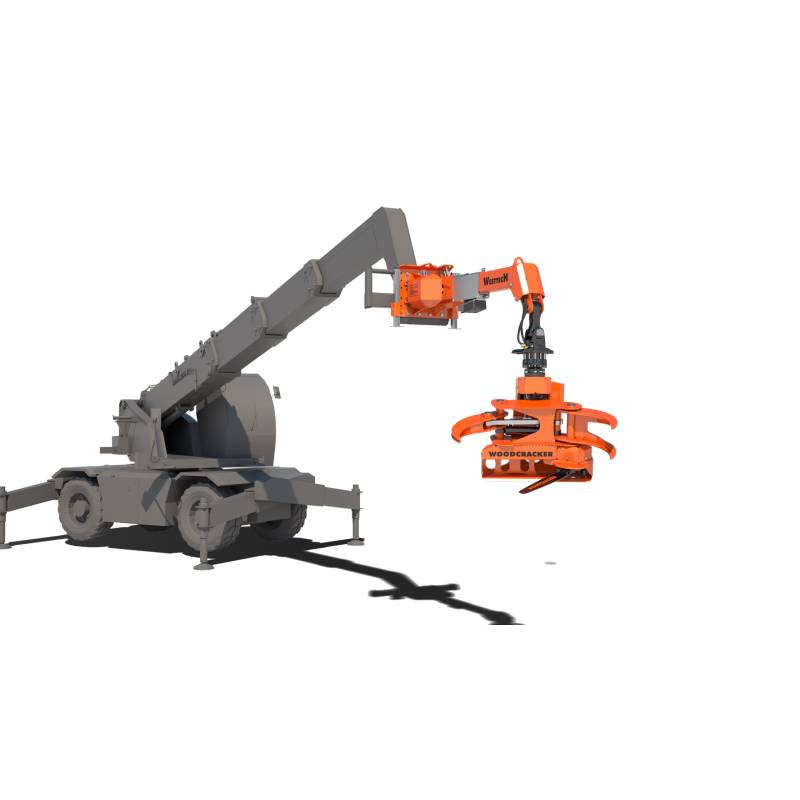

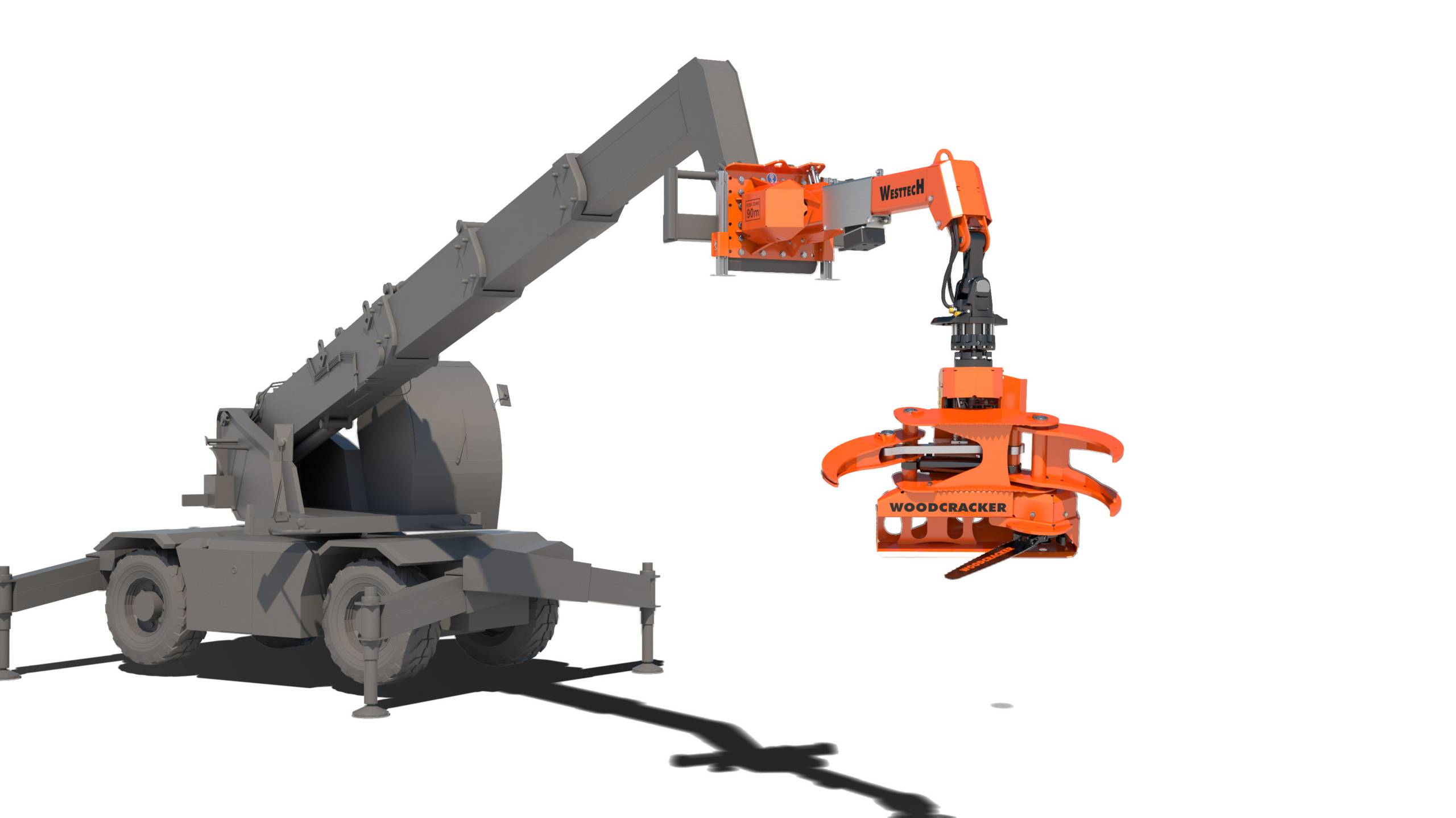

Travailler au-delà d’un obstacle avec un outil suspendu. Le WESTTECH Woodcracker TA 2300 se monte sur un télescopique afin d’augmenter la portée et le déport disponibles. Le constructeur le présente pour l’entretien des arbres et les applications avec outils à cardan.
Raccordements protégés
Les flexibles passent à l’intérieur de l’adaptateur. La commutation électrohydraulique met à disposition jusqu’à deux circuits double effet et un circuit simple effet à l’extrémité.
Un montage pour les travaux arborés

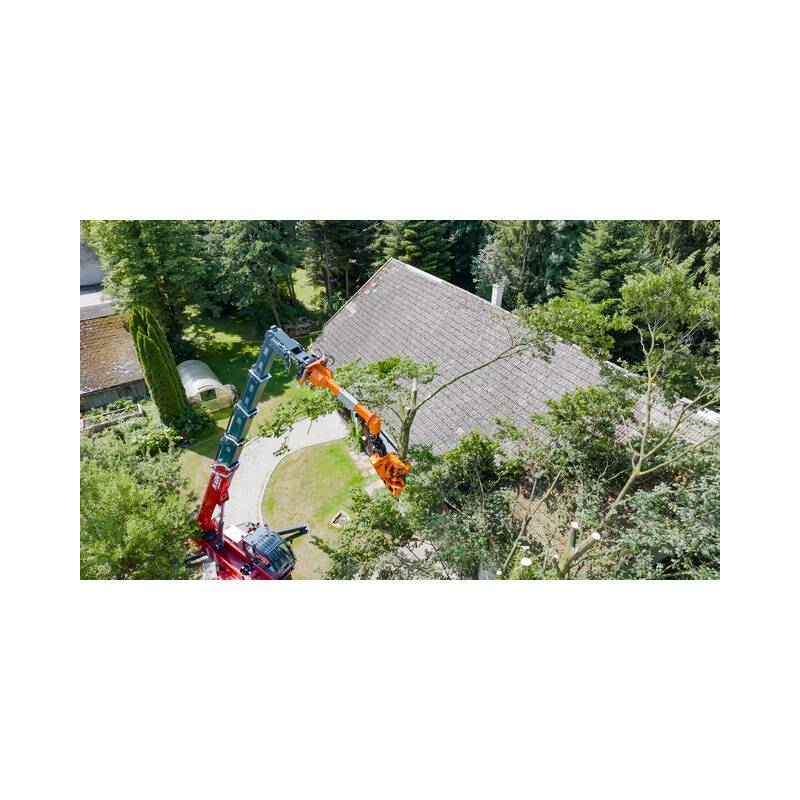

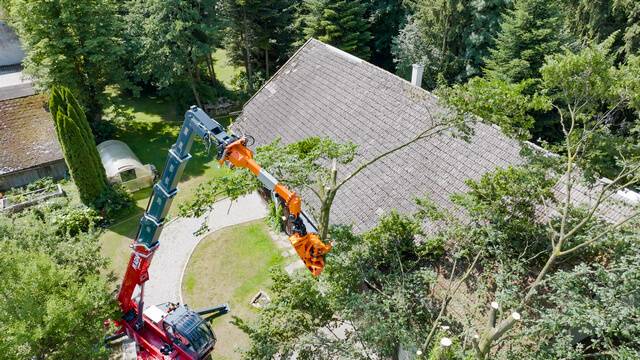

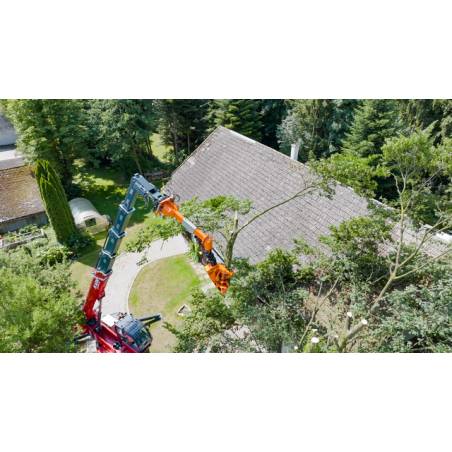

En combinaison avec le CS 510 crane, le double frein pendulaire et la fonction de maintien de l’inclinaison permettent de retirer des segments d’arbre en position verticale selon la configuration décrite par WESTTECH.
Plusieurs outils, une configuration vérifiée
Le fabricant mentionne les familles CS crane, Woodgripper, CB crane et W. Avec le système de changement rapide en option, d’autres outils tels que grappins à coquilles, pinces à bois ou pinces fendeuses peuvent être envisagés après validation des interfaces et des charges.
La charge utile annoncée est une indication brute sans outil annexe. Le poids de l’outil et des accessoires ainsi que la position du télescopique doivent être pris en compte. DFAE vérifie le montage et la capacité de la machine avant équipement.
Avantages
- Adaptateur dédié au montage d’outils à cardan sur télescopique.
- Augmentation de la portée et du déport pour les travaux derrière des obstacles.
- Poids propre indiqué de 260 kg.
- Flexibles hydrauliques internes et protégés.
- Jusqu’à deux circuits double effet et un circuit simple effet en bout de flèche par commutation électrohydraulique.
- Plusieurs familles d’outils proposées par WESTTECH, selon configuration validée.
Vidéo
Tableau des caractéristiques
| Caractéristiques | TA 2300 |
|---|---|
| Plage opérationnelle (mm) | Jusqu’à 2 160 |
| Guide de flexibles | Interne |
| Poids propre (kg) | 260 |
| Charge utile brute sans outil annexe (kg) | 2 000 |
| Débit conseillé (l/min) | 50 à 90 |
| Pression de travail conseillée (bar) | 200 à 280 |
| Poids indicatif du porteur (t) | 15 à 25 |
Source : brochure officielle WESTTECH FR2025. Charge : indication brute sans outil annexe, selon le poids du porteur. Débit selon les équipements ; choix du porteur selon sa configuration. Données non contractuelles.
