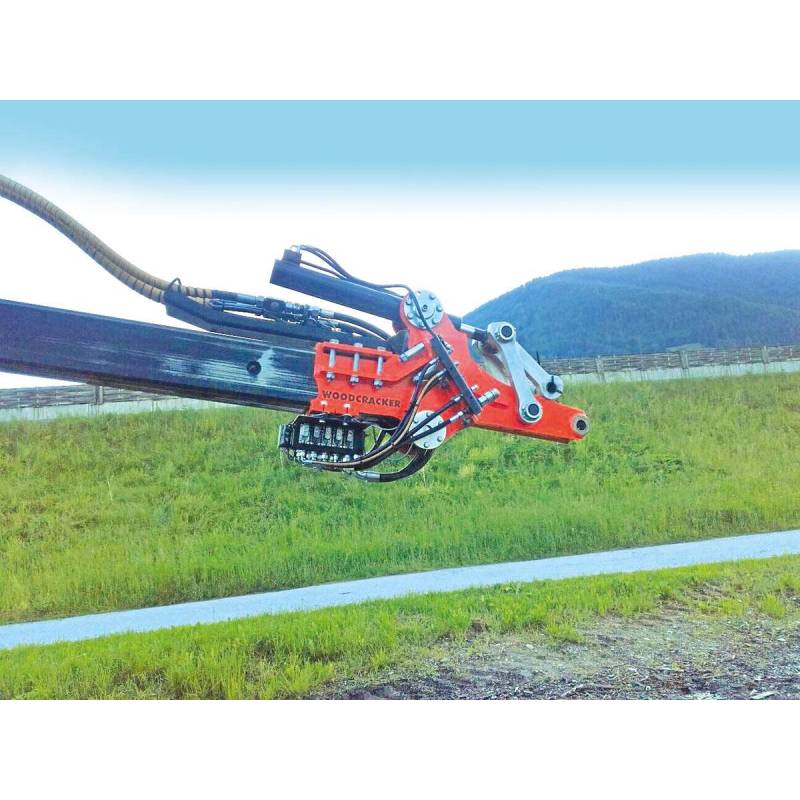

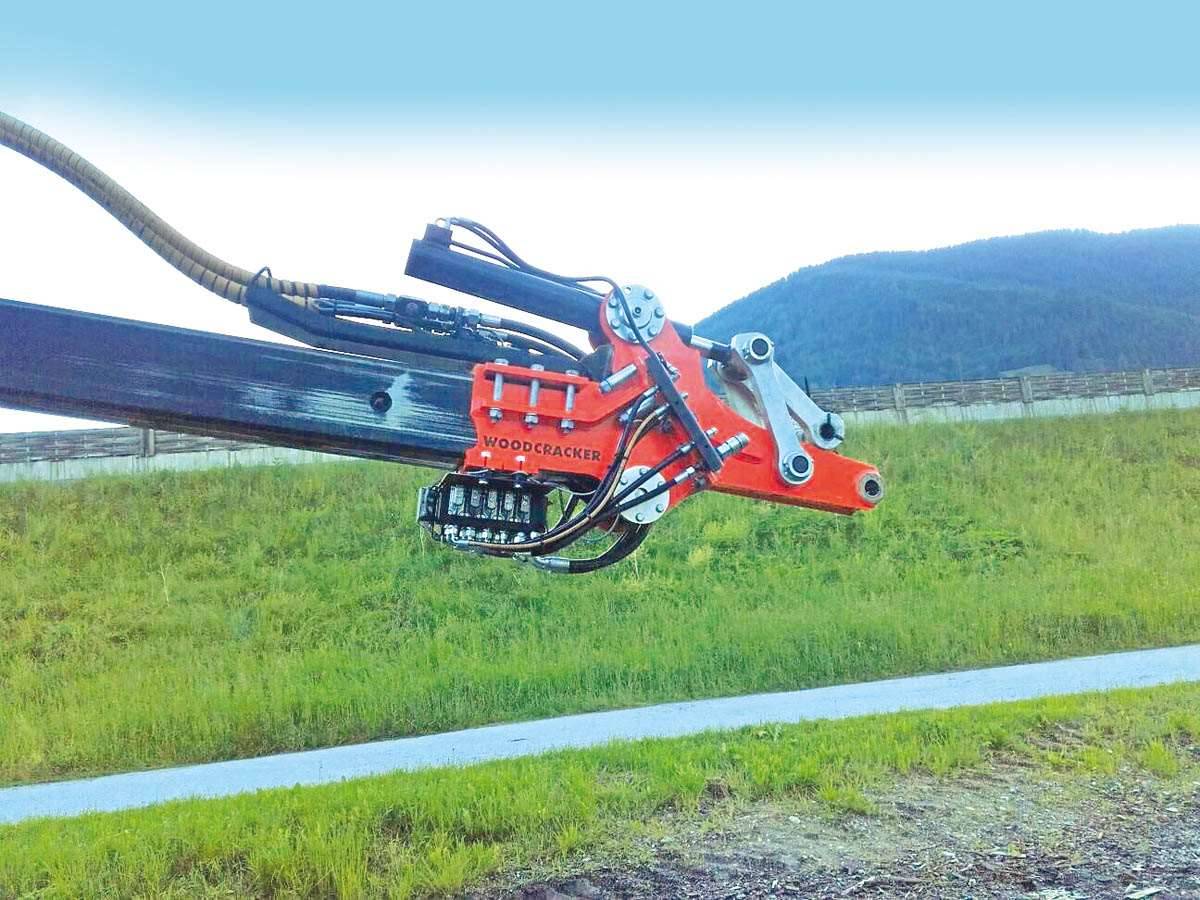

Adapter un outil rigide à un porteur forestier, une grue télescopique ou une machine de manutention. Les télécinématiques WESTTECH Woodcracker TK 15 et TK 30 offrent respectivement une plage d’inclinaison de 146° et 156°. Le choix dépend du véhicule, de l’outil et des interfaces de montage. DFAE vous accompagne pour construire l’ensemble adapté.
0,00 €
HT
Woodcracker TK : la conception en détail
Sélectionnez un point pour afficher son explication sur le visuel.
1. Poids propre
Le constructeur indique 275 kg pour le TK 15 et 435 kg pour le TK 30, selon les options.
2. Grande plage d’inclinaison
La plage d’inclinaison indiquée est de 146° sur le TK 15 et de 156° sur le TK 30.
3. Interfaces de montage
Différentes interfaces permettent d’étudier le montage sur un porteur forestier, une grue télescopique ou une machine de manutention.
4. Outils à liaison rigide
Le TK permet d’étudier le montage rigide d’outils, notamment des familles Woodcracker C, CL, CB, W et Mulcher. Les interfaces et les charges restent à valider.

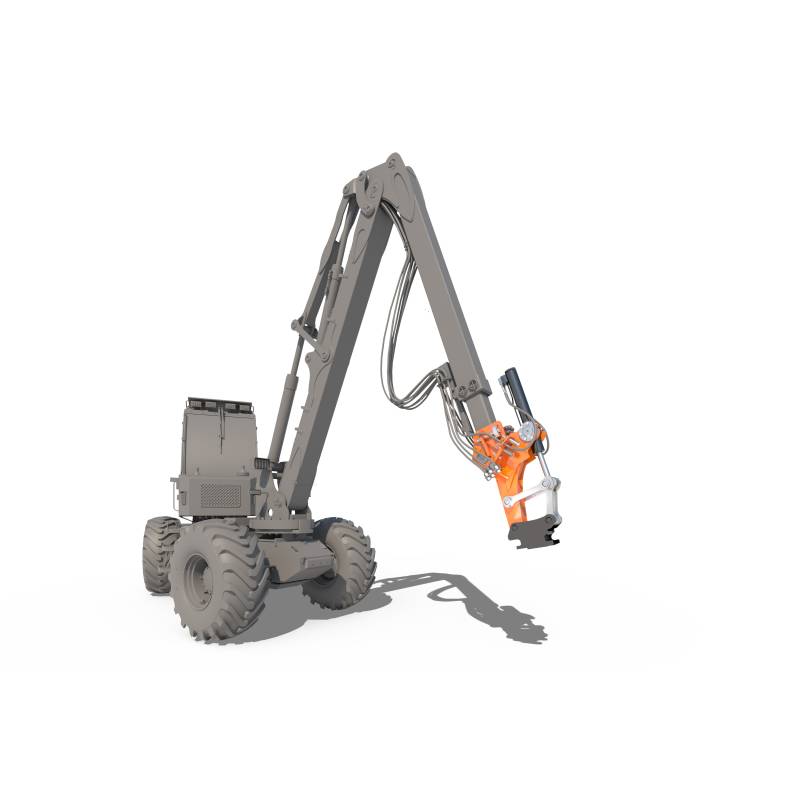

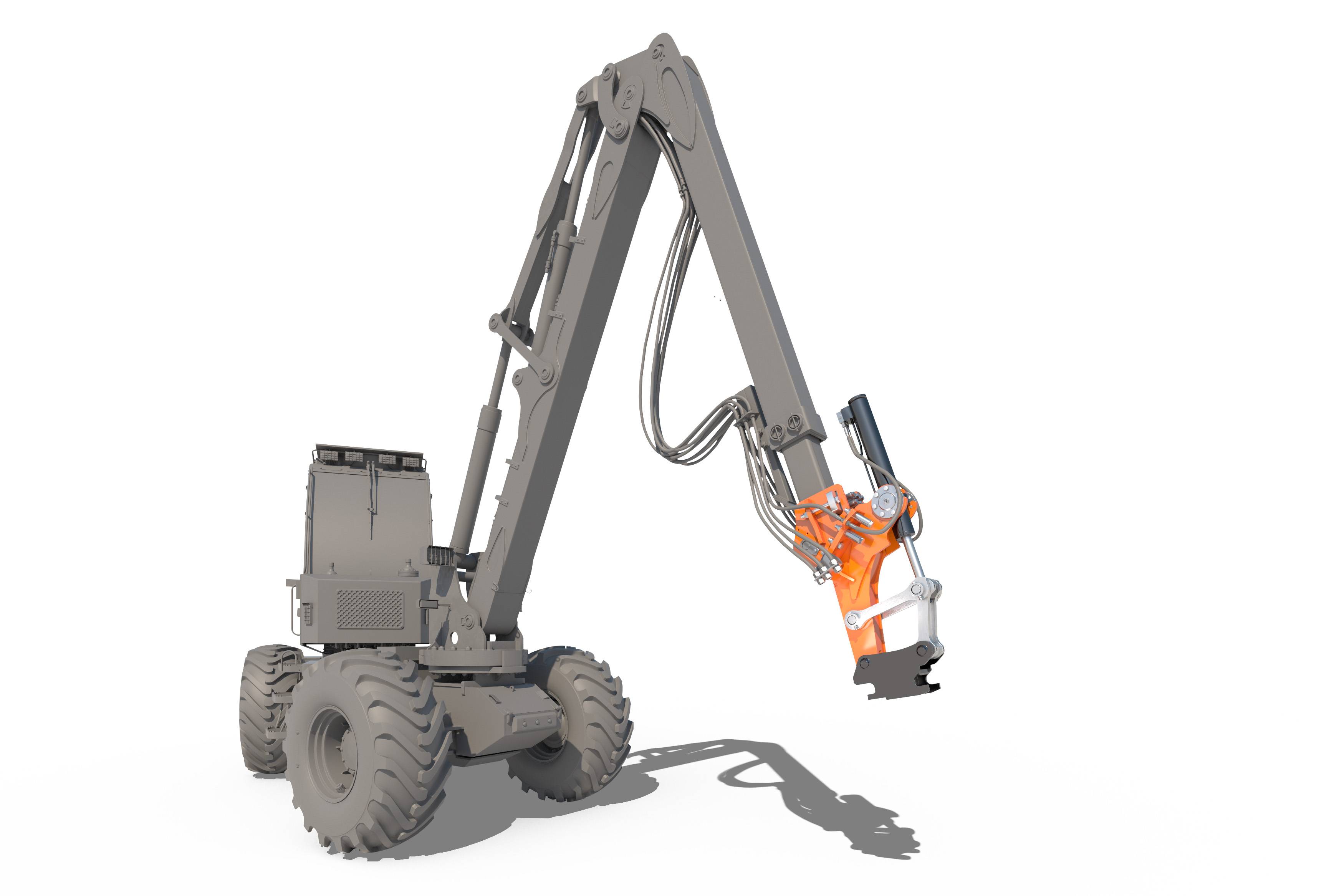

Illustration constructeur de la gamme ; les équipements et options possibles varient selon le modèle. Retrouvez leur disponibilité dans le comparatif ci-dessous.
Description
Donner une cinématique de travail à l’outil porté. Le WESTTECH Woodcracker TK sert d’adaptateur pour des porteurs forestiers, des grues télescopiques et des machines de manutention, notamment lorsque le véhicule dispose d’un montage cardanique et que l’outil doit travailler avec une liaison rigide.
Positionner l’outil
Le mécanisme offre une grande plage d’inclinaison. Le constructeur présente des applications avec les familles Woodcracker C, CL, CB, W et Mulcher ainsi qu’avec des accessoires de pelle nécessitant un montage rigide.
Choisir TK 15 ou TK 30
TK 15 : plage d’inclinaison de 146°, poids propre indiqué de 275 kg. TK 30 : 156° et 435 kg. Les interfaces et les efforts admissibles se définissent selon l’ensemble porteur et outil.
Une interface à étudier avec le porteur
La platine de montage et le coupleur rapide hydraulique se configurent selon le véhicule. Une famille d’outils mentionnée par WESTTECH ne constitue pas une compatibilité automatique pour chaque modèle : DFAE vérifie les charges, le montage et l’hydraulique.
Avantages
- Deux tailles : TK 15 et TK 30.
- Plages d’inclinaison de 146° ou 156° selon le modèle.
- Possibilités de montage sur différents porteurs forestiers et machines de manutention.
- Construction en acier Hardox®.
- Traitement KTL et finition par peinture poudre.
- Platine de montage et coupleur rapide hydraulique à configurer.
Options
Platine de montage
Interface à définir suivant le porteur et les efforts de travail.
Coupleur rapide entièrement hydraulique
Option présentée par le constructeur. Le type de coupleur, l’outil et les raccordements se valident avec DFAE.
Les outils illustrés sur la page fabricant ne sont pas inclus systématiquement. Le montage doit être étudié pour la combinaison retenue.
Tableau des caractéristiques
| Caractéristiques | TK 15 | TK 30 |
|---|---|---|
| Plage d’inclinaison (°) | 146 | 156 |
| Poids propre selon options (kg) | 275 | 435 |
| Débit conseillé (l/min) | 40 à 60 | 40 à 60 |
| Pression conseillée (bar) | 280 | 280 |
| Poids indicatif du porteur (t) | Jusqu’à 20 | Jusqu’à 28 |
Source : fiche officielle WESTTECH FR2025. Débit selon les équipements de l’outil ; poids et choix du porteur selon sa configuration. L’attache et les efforts admissibles doivent être vérifiés pour chaque montage. Données non contractuelles.
