Gagner de la portée avec une pelle de 14 à 22 t, selon sa configuration. Le WESTTECH Woodcracker T 4000 est un bras à double télescope avec extension de 4 000 mm et plage opérationnelle annoncée jusqu’à 6 350 mm. Il reçoit des outils tels qu’un grappin bois ou un grappin scie, après validation de l’attache, des charges et de l’hydraulique. DFAE étudie le montage complet avec vous.
0,00 €
HT
Woodcracker T : la conception en détail
Sélectionnez un point pour afficher son explication sur le visuel.
1. Portée augmentée
Le bras augmente la plage de travail de la pelle sans transformation de sa flèche, sous réserve de validation du porteur et du montage.
2. Flexibles protégés
Les flexibles hydrauliques passent à l’intérieur du bras pour les protéger des influences extérieures.
3. Double extension
Le T 4000 dispose d’un double télescope avec une extension annoncée de 4 000 mm.
4. Construction compacte
Une conception compacte et robuste pour les applications prévues avec le porteur et l’outil adaptés.
5. Montage sur le porteur
Plusieurs interfaces de montage sont possibles. L’attache et la capacité du porteur se vérifient pour la configuration retenue.
6. Fonctions en bout de flèche
La commutation électrique permet de commander les fonctions annexes au bout de la flèche.
7. Raccordements hydrauliques
Quatre connexions hydrauliques sont présentées de série ; six sont proposées en option selon la configuration.

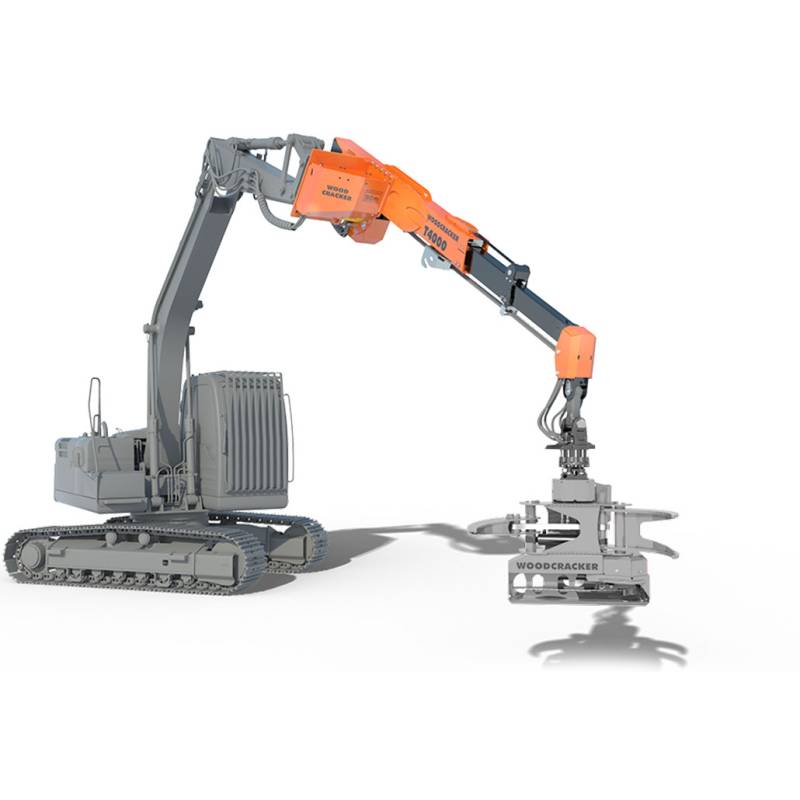

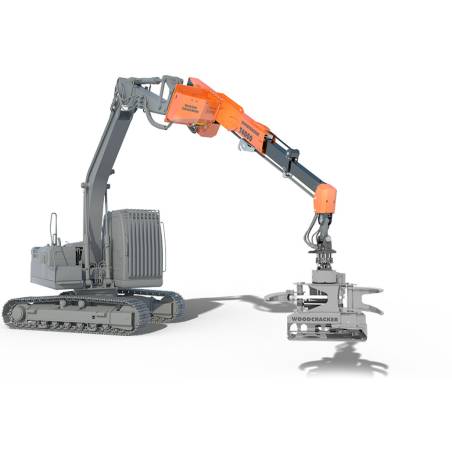

Illustration constructeur de la gamme ; les équipements et options possibles varient selon le modèle. Retrouvez leur disponibilité dans le comparatif ci-dessous.
Description
Une extension pour atteindre le travail sans transformer la flèche du porteur. Le bras WESTTECH Woodcracker T 4000 se monte sur une pelle par une interface d’attache rapide adaptée. Son double télescope augmente la portée disponible pour les applications forestières et de manutention compatibles avec les limites du montage.
Double télescope
Extension du bras de 4 000 mm ; plage opérationnelle indiquée jusqu’à 6 350 mm. Le guidage interne des flexibles protège les raccordements pendant les mouvements.
Un ensemble à configurer

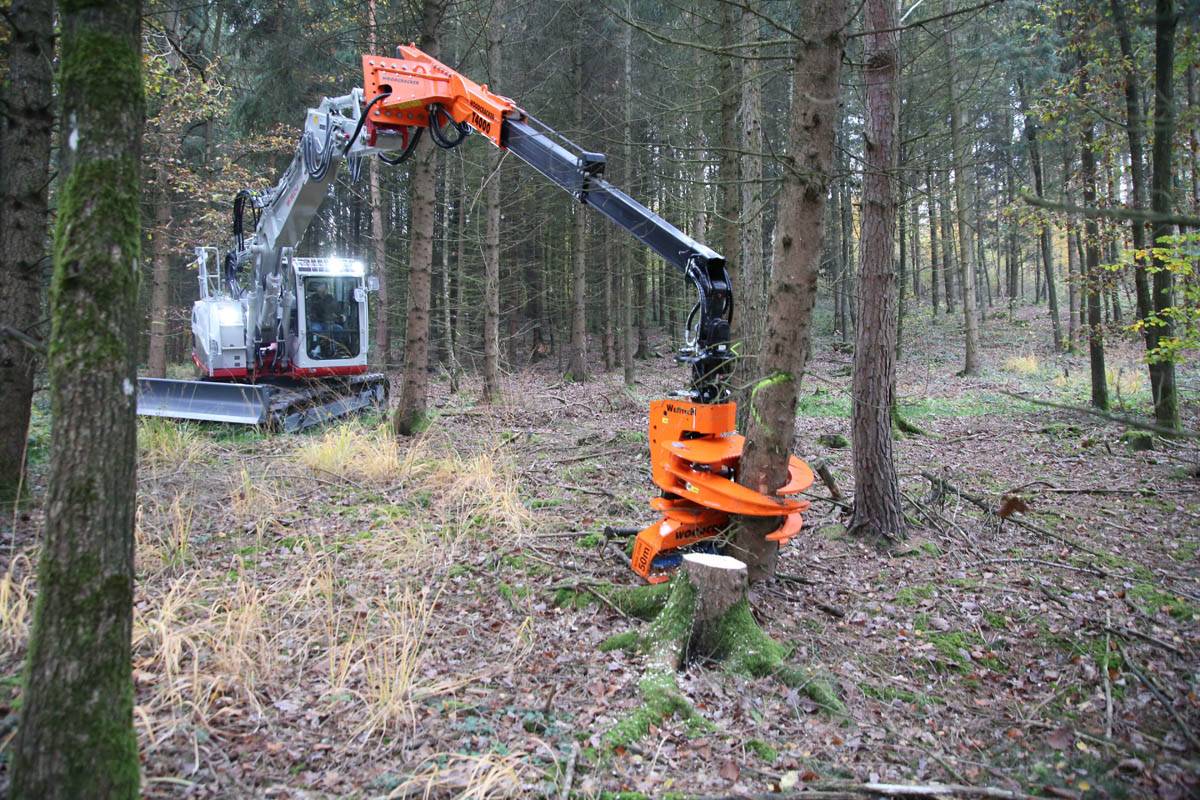

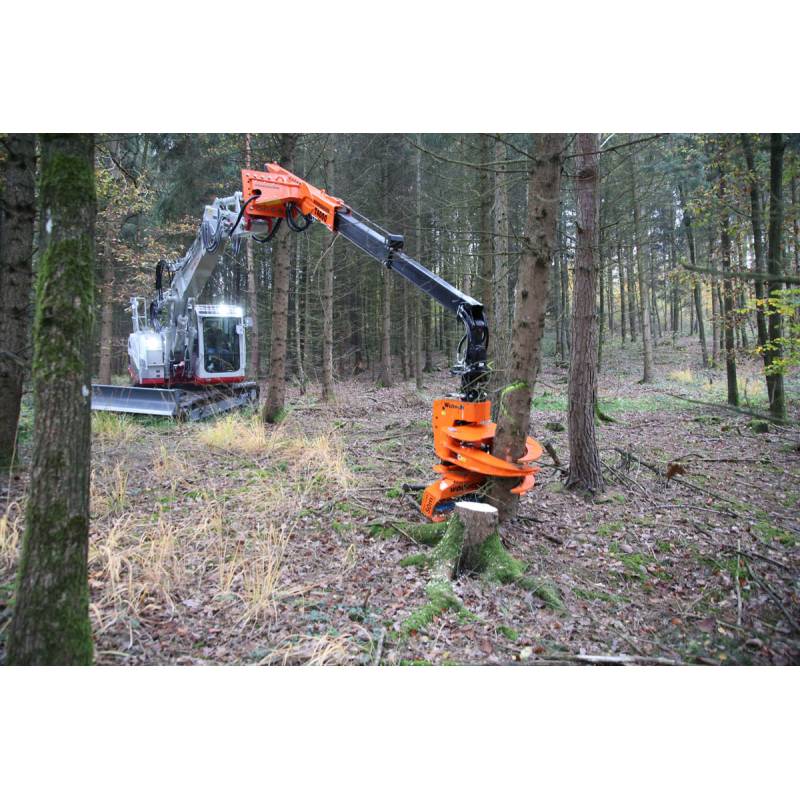

Le constructeur présente notamment les montages avec Woodgripper 1270 et CS 510 crane. Le porteur, l’outil, les charges et les circuits nécessaires se vérifient ensemble.
Quatre ou six raccordements en bout de flèche
Le bras dispose de quatre connexions hydrauliques ; six sont proposées en option. Les outils annexes et les équipements de rotation ou d’échange rapide se définissent selon le travail recherché.
Les charges annoncées sont des valeurs brutes sans outil annexe. Le poids de l’outil, du montage et des accessoires doit être pris en compte ; la capacité réelle dépend du porteur et de sa position. DFAE valide la configuration avant montage.
Avantages
- Double télescope avec extension de 4 000 mm.
- Plage opérationnelle annoncée jusqu’à 6 350 mm.
- Guide de flexibles télescopique interne.
- Montage par attache rapide à adapter à la pelle.
- Quatre connexions hydrauliques, six en option.
- Plusieurs outils forestiers proposés par le constructeur selon configuration.
Vidéo
Tableau des caractéristiques
| Caractéristiques | T 4000 |
|---|---|
| Plage opérationnelle (mm) | Jusqu’à 6 350 |
| Extension du bras (mm) | 4 000 |
| Télescope | Double |
| Guide de flexibles | Interne |
| Poids de base à équipé (kg) | 680 à 730 |
| Couple de levage à partir de la cinématique de la pelle (kNm) | 92 |
| Charge utile brute, rétracté / sorti (kg) | 2 500 / 1 550 |
| Force de compression maximale, indication constructeur (kg) | 100 |
| Débit pour l’extension (l/min) | 50 à 110 |
| Débit circuit annexe (l/min) | 30 à 40 |
| Pression pour l’extension (bar) | 250 |
| Poids indicatif du porteur (t) | 14 à 22 |
Source : fiche WESTTECH FR2025. Couple et charges : indications brutes sans outil annexe, selon le poids du porteur. Débits selon les équipements ; plage de porteurs selon leur configuration. Données non contractuelles.
